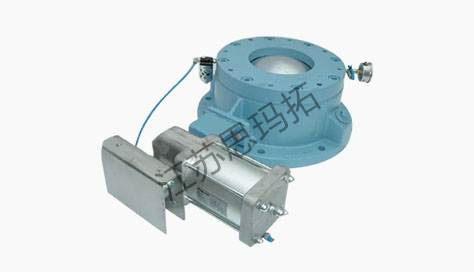

圆 顶 阀

一、用途及特点

圆顶阀是一种新型的快速关闭阀门,它专为气力输送系统而研制,可作为气力除灰系统的进料阀使用,是系统运行时最关键的阀门,主要解决系统密封和耐磨损问题。阀门结构可靠,寿命长,检修维护简便,采用先进的气封式结构,阀门启闭时阀芯与可充气密封圈之间无接触,密封圈为软质密封,采用特殊配方橡胶制成,应用于粉、粒状物料的密封,圆顶阀是气力输送系统中的关键部件,可广泛应用于电力、冶金、化工、食品、制药等领域。

 阀芯采用硬质合金制造,动作时与密封圈无接触、运行阻力小、使用寿命长;

 阀门限位盒采用全封闭带视窗结构,适应恶劣工况,有效保证了限位开关的使用寿命。

 采用可充气式密封圈,密封性能好;

 气动执行器采用全封闭回转推杆式气缸,回转输出,性能可靠,输出扭距大,可满足在恶劣工况下工作。

二、工作原理

如图所示:进料阀阀芯是一个球面圆顶。进料阀在开关过程中,阀芯与阀体密封口处保持有1mm间隙(图一),使之可以无接触的运动,其目的使阀芯与密封圈之间不产生摩擦。进料阀的气动执行元件为全密封气缸结构(回转机构位于气缸内部,一方面使阀门结构紧凑美观,另一方面不受外界环境影响,寿命长),直接驱动进料阀转动,有效地防止了灰尘进入其中造成的磨损、泄露等问题。在进料阀处于密封状态(图二),橡胶密封圈充气膨胀以后,紧紧地压在球面圈顶阀芯上,使之形成一个非常可靠的密封环带,由于密封圈是软质密封,它能够包容颗粒,使之陷入密封圈且贴着阀芯的表面,从而限制了颗粒的移动,因而一定程度上降低了磨损。



                   (图一)                                              (图二)

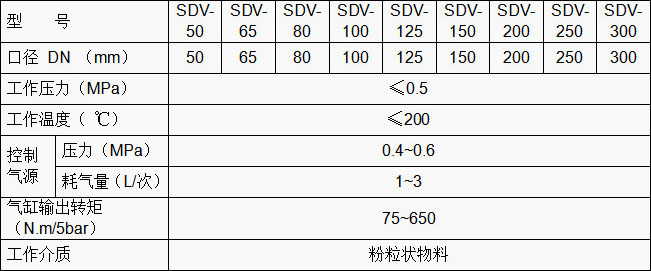

三、主要技术参数
